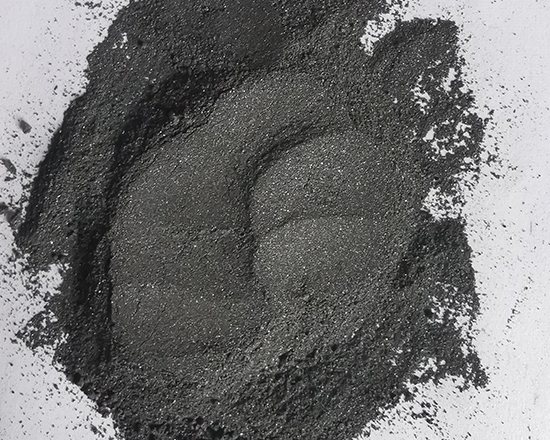

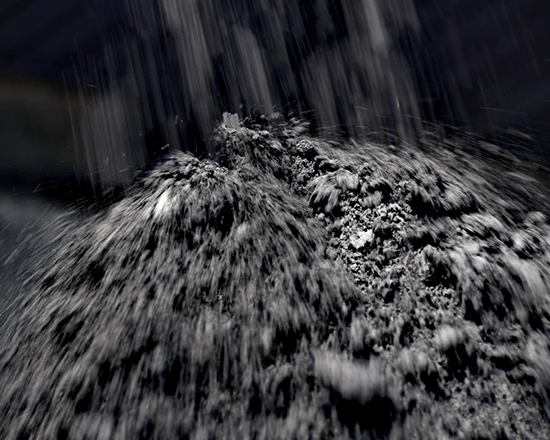

本溪铁精矿颗粒的形状，决定了颗粒表面积和在生球内原料颗粒间接触面积的大小及相互嵌入的紧密程度，对铁精料的成球性能的影响很大。通过强化预处理工艺来改善铁精矿颗粒形貌对铁精料的成球性能影响非常明显。
铁精矿优化原料结构单一铁精矿亲水性能较差(如③矿，其大分子水仅为1 .29 %)、粒度组成不一或粒度过粗(如⑥矿、⑦矿)、颗粒形貌单一(如①矿)，都将对铁精矿的成球性能产生不利影响。优化原料结构实质上就是以不同矿种的相互搭配，以达到改善铁精矿上述性质的作用。为此，在考虑原料结构的组成上，除保留方案1 中的①矿以作对比外，试验剔除了成球性能较差的几种铁精矿(如①矿、⑥矿、⑦矿、⑧矿等)，并以1 号膨润土为粘结剂，研究了4 种原料结构对生球质量的影响。
通过优化原料结构，膨润土用量可由1 方案所需的2 .5 %大幅下降到1 .0 %，爆裂温度提高约200 ℃。这表明，通过不同矿种之间的优化配置和合理搭配，能大幅度降低膨润土用量，稳定生球质量，改善铁精矿的成球性能。
原料预处理

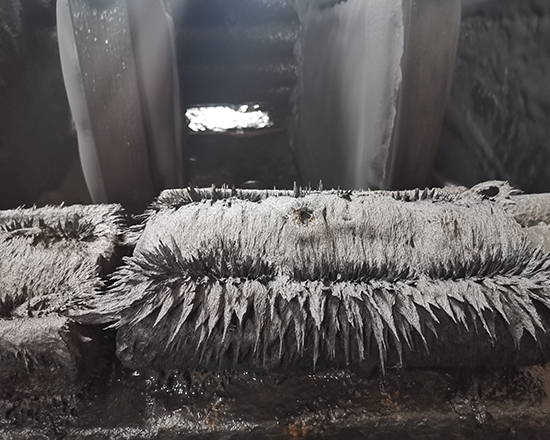

铁精矿颗粒的形状，决定了颗粒表面积和在生球内原料颗粒间接触面积的大小及相互嵌入的紧密程度，对铁精料的成球性能的影响很大。通过强化预处理工艺来改善铁精矿颗粒形貌对铁精料的成球性能影响非常明显。试验研究了高压辊磨和润磨这两种预处理方式对铁精矿成球性能的影响。经高压辊磨和润磨后的铁精矿成球性能获得明显改善，这主要得益于预处理(如采用高压辊磨)可一定程度地改变颗粒的表面形态，增加物料颗粒间的接触面及粒子表面结合力，使隔离分散的颗粒更加紧密的粘结，提高充填密度，最终达到提高原料成球性的良好效果。
