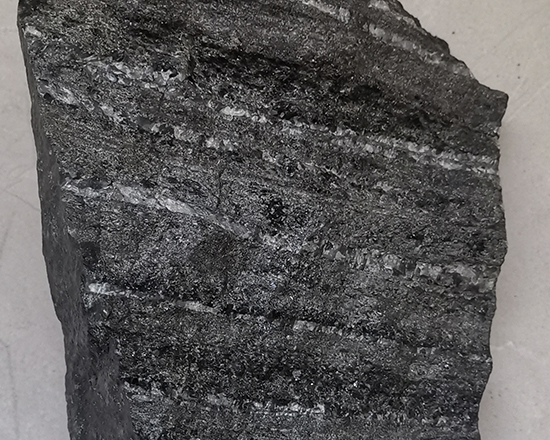

铁矿石冶炼种类

1、酸性烧结矿(acid sinter)：

碱度(CaO／SiO2)小于0.5的烧结矿，由铁精矿或富矿粉不加或少加熔剂烧结而成。它的含铁矿物为磁铁矿、赤铁矿，主要黏结相矿物为铁橄榄石(2FeO SiO2)，钙铁橄榄石(CaOFeOSiO2)。红热的酸性烧结矿在冷却过程中不发生自然粉化。它的机械强度较高，但FeO高，还原性差，软熔温度低；单独使用此种矿入炉冶炼，需加入大量石灰石；而且还原性差，导致高炉产量低、焦比高。现代高炉除某些特殊情况外，已不使用此种烧结矿。

2、铁精矿 (iron ore concentrates)：

贫铁矿经过细磨、精选获得的铁品位较高的铁矿粉。铁精矿是生产人造富矿的钢铁冶金原料。铁精矿按含铁矿物的不同，有磁铁精矿、赤铁精矿和褐铁精矿之分；按选矿方法的不同，又可分为弱磁精矿、强磁精矿、浮选精矿以及重选精矿等。通常磁铁精矿是采用磁选法处理磁铁矿石所得；赤铁精矿是用重选法、浮选法、强磁选法、磁化焙烧--磁选法，或采用联合流程处理赤铁矿石所得；褐铁精矿则是用重选法、强磁选法或磁化焙烧--磁选法等处理褐铁矿石而获得。

对铁精矿一般有4点要求：

(1)含铁量要高。磁铁精矿含铁量要在65%以上，赤铁精矿在60%以上，褐铁精矿应在50%以上。含铁量的波动小于±0.5%。

(2)水分要低。水分对贮存运输、矿石混匀、造球等都有很大影响。一般磁铁精矿的水分应低于10%，赤铁精矿及褐铁精矿的水分应低于12%。

(3)粒度合适。用于生产球团矿的铁精矿，要求小于0.074mm的粒级占70%以上，比表面积以1200～2000cm2 /g为好。

(4)杂质(如硫、磷、铅、砷、锌、铜等有害元素)的含量越低越好，一般要求s≤0.10%～0.19%，P≤0.05%～0.09%，Pb≤0.1%，As≤0.04%～0.07%，Zn≤0.1%～0.2%，Cu≤0.1%～0.2%。

铁精粉（包括铁矿）的酸碱性是指矿中脉石成分的酸碱度，具体是指氧化钙与二氧化硅的比值，CaO/SiO2大于1则为碱性矿，CaO/SiO2小于1则为酸性矿。如果矿中氧化镁、氧化铝含量较高，也有将（CaO+MgO）/（SiO2+Al2O3）大于1作为碱性矿，反之则为酸性矿。

铁精粉的酸碱度与高炉的炼铁指标有关，如果高炉采用碱性渣熔炼（为了更好地脱硫）则希望使用碱性矿；如果高炉采用酸性渣熔炼（为了提高高炉利用系数和降低焦耗）则希望使用酸性矿。目前国内高炉一般使用碱性矿，即希望铁矿的碱度（CaO/SiO2的数值）高一些。
